  • ARRAY 3A3 PT 系列(25kVA~200kVA)

模块式UPS

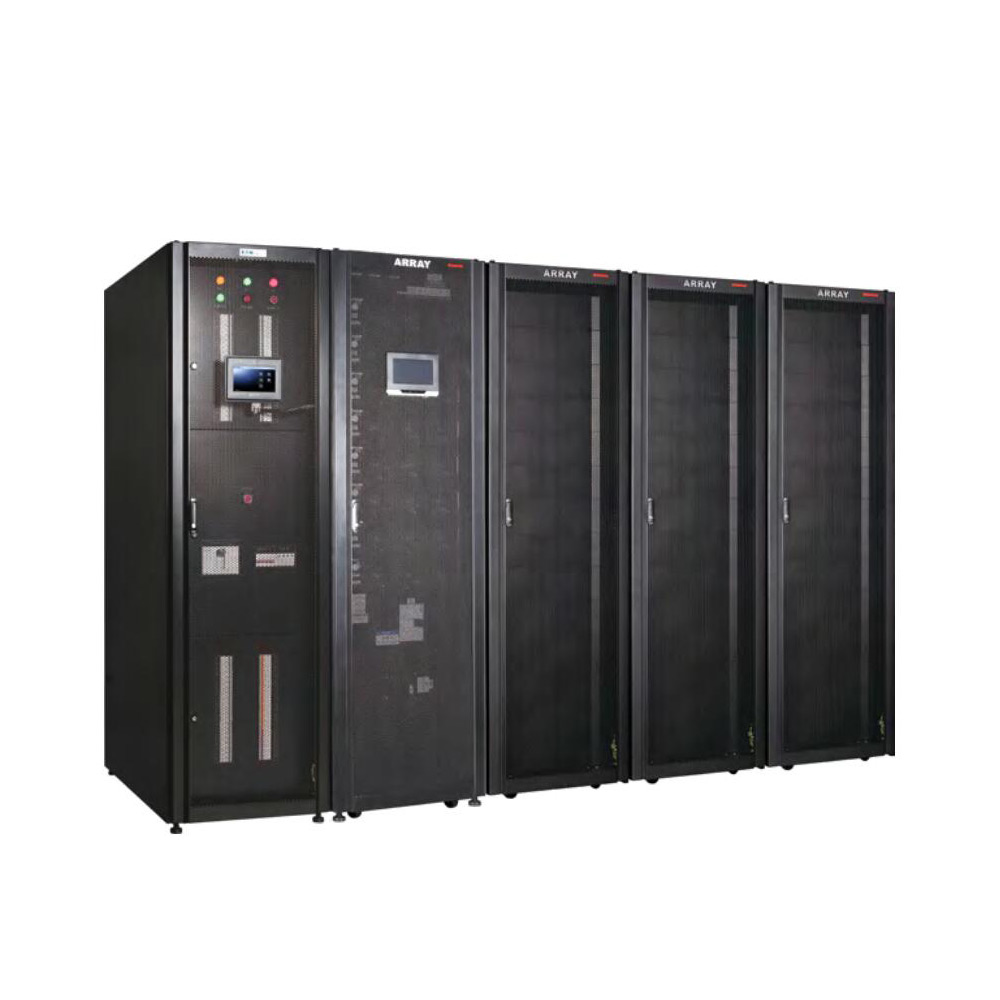

ARRAY 3A3 PT 系列(25kVA~200kVA)
产品简介

ARRAY 3A3 PT 系列(25kVA~200kVA) 是山特新型的三进三出模块化 UPS,采用全数字化控制技术,为数据中心机房提供安全、可靠、稳定、环保的不间断电源,与山特的PPM 精密配电柜和 ARRAY 系列服务器机柜的组合,为客户提供一体化、一站式的基础电源解决方案。单模块容量:25kVA;单机柜系统额定容量:200kVA;并机能力:4台800kVA;电池节数:36-42节灵活可调。

应用领域

数据中心、公安系统、电力调度中心、金融数据中心、教育系统、广电系统、医疗中心、交通控制枢纽、烟草系统等。

全国免费热线:

0755-83636361

0755-83631660

  • 采用三电平技术,效率高达 96%
  • 电池无中线设计,节约用户安装费用
  • 采用无线并联技术,降低了单点故障的概率,可靠性的设计

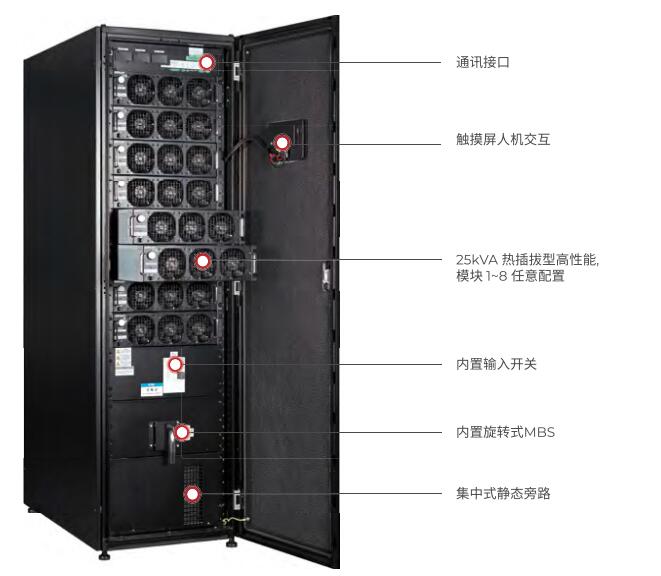

  • 系统等级的并联冗余,模块互为备份,可在线热插拔,提高系统的可用性
  • 采用模块化设计,易于升级、扩容和维护,降低 MTTR 维护时间,实现零停机检修时间,提高系统的可用性
  • 在线双变换技术,适应恶劣电网环境,为负载提供纯净的电力保护
  • 高效模式效率可达 99%,进一步降低 TCO
  • 适应电网环境,输入市电范围 214-520V,减少电池充放电次数,延长使用寿命
  • 电池节数 36-42 节灵活配置
  • ARRAY 3A3 PT 具有优异的电气性能,能为各种负载提供安全有效的电源保护,绿色环保,元器件符合欧盟 Rosh
  • 智能化电池管理技术,提高电池的使用寿命,电池节数可调,提高电池的利用率,减少电池的浪费,降低环境铅污染
  • ARRAY 3A3 PT 采用超大彩色触摸屏幕,图形化显示,直观易操作,支持中英文界面
  • 便于安装,可选择上、下进出线系统 ,75kW 框架可选配电盘、防雷模块等其它选件
  • 山特丰富的通讯接口和软件监控解决方案,为用户提供实时的本地化或远程的状态指示和告警提示,构成硬件软件一体的电源保护方案

技术参数

总概
UPS 输出容量25-200 kVA,  1.0 pf
在线双转换效率>96%
ECO 模式效率>99%
逆变 / 整流拓扑三电平,高频 PWM IGBT 调制
并机能力最大 4 台水平扩容
噪音默认 ( 在线双转换 ) < 65dBA
UPS 拓扑在线双转换
UPS 尺寸 ( 宽 x 深 x 高 )600mm x 1100mm  x 2020mm (75kVA 框 架)
608mm x 1010mm  x 2050mm (200kVA 框 架)
UPS 防护能力IP20
海拔高度1000 米内无需降容使用
输入
输入配电3ph + N + PE
额定电压 ( 可配置 )220/380, 230/400, 240/415 V
额定输入频率50 or 60 Hz, 用户可选
频率接受范围40 to 72  Hz
输入功率因数0.99
输入电流THD<3%
软启动能力支持
电池
电池类型VRLA、AGM、胶体电池
充电方式ABM  技术或者持续浮充
电池温度补偿可选
电池额定电压 (VRLA)36-42 节电池可选,默认 40 节
电池冷启动能力支持
输出
输出配线3ph + N + PE
额定电压220/380, 230/400, 240/415 50/60  Hz
输出 UTHD<1.5% (100 % 线性负载 )
<3%(非线性负载)
允许负载功率因数0.8 超前 ~ 0.8 滞后
逆变器过载 ( 市电模式 )10 分钟 125%
60 秒 150%
300 毫秒 > 150%
逆变器过载 ( 电池模式 )10 分钟 125%
60  秒 150%
300 毫秒 > 125%
旁路过载< 115% 持续运行 , 10ms 1000%
提醒 : 旁路保险有可能限制过载能力 !
附件
智能卡 ( SNMP 卡,Modbus 卡,干节点卡 ),并机柜,山特电池柜
通讯
通讯插槽3  个智能卡插槽,可选装 SNMP  卡,Modbus卡,干节点卡
通讯接口内置主机和设备型 USB
继电器输入接口5 路可编程输入和紧急关机接口
软件山特Winpower
认证标准
安规IEC 62040-1
EMCIEC 62040-2
产品性能IEC 62040-3
RoHSEU directive 2011/65/EU
其他泰尔认证YD/T2165-2010
CQC 节能认证 CQC3108-2011



产品型号产品描述
3A3 PT 25K UPM Rev B3A3 PT 25K 功率模块 油浸电容版
3A3 PT 75K Frame with MBS3A3 PT 75KVA 空机柜,内置手动维护开关
3A3 PT 125K Frame with MBS3A3 PT 125KVA 空机柜,内置手动维护开关
3A3 PT 200K Frame with MBS3A3 PT 200KVA 空机柜,内置手动维护开关
3A3 PT-25(75)-STD3A3 PT 75KVA 机柜+1个25KVA功率模块
3A3 PT-50(75)-STD3A3 PT 75KVA 机柜+2个25KVA功率模块
3A3 PT-75(75)-STD3A3 PT 75KVA 机柜+3个25KVA功率模块
3A3 PT-25(125)-MBS3A3 PT 125KVA 机柜+1个25KVA功率模块
3A3 PT-50(125)-MBS3A3 PT 125KVA 机柜+2个25KVA功率模块
3A3 PT-75(125)-MBS3A3 PT 125KVA 机柜+3个25KVA功率模块
3A3 PT-100(125)-MBS3A3 PT 125KVA 机柜+4个25KVA功率模块
3A3 PT-125(125)-MBS3A3 PT 125KVA 机柜+5个25KVA功率模块
3A3 PT-25(200)-MBS3A3 PT 200KVA 机柜+1个25KVA功率模块
3A3 PT-50(200)-MBS3A3 PT 200KVA 机柜+2个25KVA功率模块
3A3 PT-75(200)-MBS3A3 PT 200KVA 机柜+3个25KVA功率模块
3A3 PT-100(200)-MBS3A3 PT 200KVA 机柜+4个25KVA功率模块
3A3 PT-125(200)-MBS3A3 PT 200KVA 机柜+5个25KVA功率模块
3A3 PT-150(200)-MBS3A3 PT 200KVA 机柜+6个25KVA功率模块
3A3 PT-175(200)-MBS3A3 PT 200KVA 机柜+7个25KVA功率模块
3A3 PT-200(200)-MBS3A3 PT 200KVA 机柜+8个25KVA功率模块



产品型号产品描述尺寸(mm)净重量(kg)
高度深度宽度
3A3 PT 25K UPM Rev B3A3 PT 25K 功率模块 油浸电容版13059543927.5
3A3 PT 75K Frame with MBS3A3 PT 75KVA 空机柜,内置手动维护开关20201100600262
3A3 PT 125K Frame with MBS3A3 PT 125KVA 空机柜,内置手动维护开关20201100600318.5
3A3 PT 200K Frame with MBS3A3 PT 200KVA 空机柜,内置手动维护开关20501013603368

由于产品需要不断完善,所有参数指标可能会有所变化,恕不另行通知。
